M65信号改造计划

ngc433 · 发表于 2010-4-16 16:48:13

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由 ngc433 于 2010-4-16 17:46 编辑

刚刚从吴总手里拿到一台M65，刚到手欢喜得不得了，使用中发现这台机子得信号不是很好，我用的联通卡，手机经常会找不到信号，这样下来820mah的电池最多就用了两天。后来到坛子里搜相关帖子，发现这个问题不是个例，说摔了以后信号不好的朋友我觉得是机身里的天线触点接触不良造成的。自己也不打算换货，挺麻烦的。后来在geekfans上看到一则摩托罗拉V3的信号改善方法（http://www.geekfans.com/index.php/electrics/204-how-to-boost-your-phone-signal.html），就是从外露的天线端加根螺旋导线，效果明显，于是我也着手改装这台M65。手法很山寨，各位大大勉强一看。改装后的结果就是信号增强了很多，至今没有出现过找不到信号的情况，在地铁里另说，呵呵。

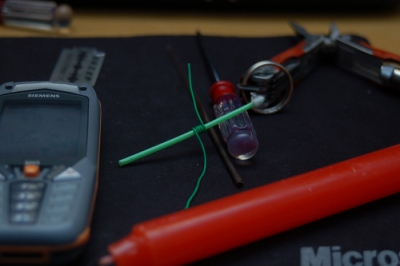

我用的材料有蜡烛（固定用），网线（作天线）。
工具：多功能工具钳，刀片，手机用螺丝刀，小锉刀。

天线的做法就是用网线绕细棉签棒绕五圈

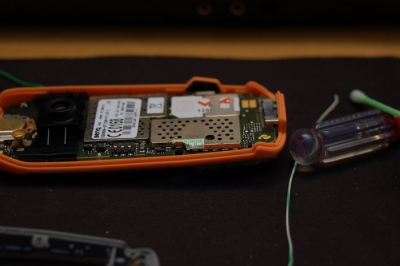

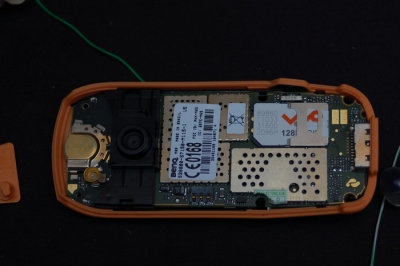

开始解衣啦

眼尖的看客可能会注意到喇叭部位的蓝色圈圈里面的内容，呵呵，笑不语。

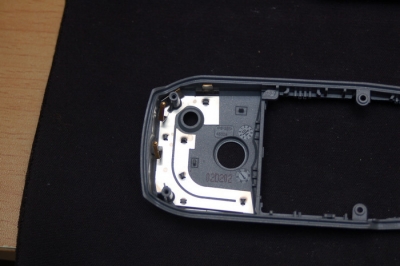

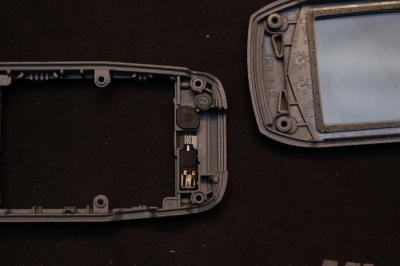

后盖这一部分并没有在摄像头处下凹，说明在这个地方有一定的空间。

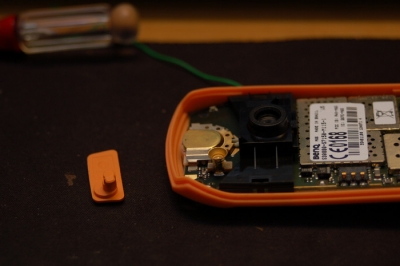

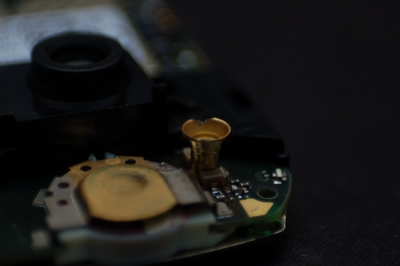

用锉刀在这个小金杯上锉出一个小口子，以便给网线空出足够的空间，不至于卡到外壳导致合不起来。

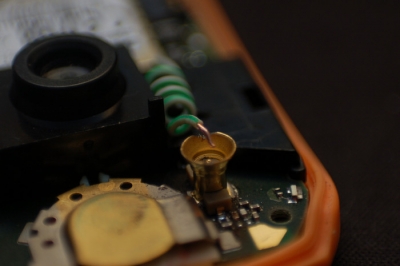

把刚刚刚卷好的网线抻开，间隙大概是三毫米，然后剪裁掉一些。我不是很懂无线电的东西，但是个人觉得网线的绝缘层最好是压在这个小金杯的边缘，不至于和中间的小金棒形成通路。

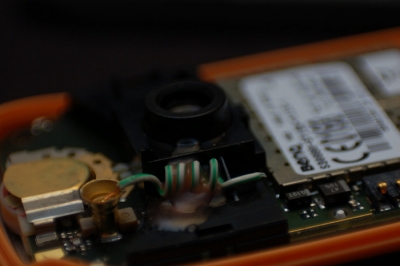

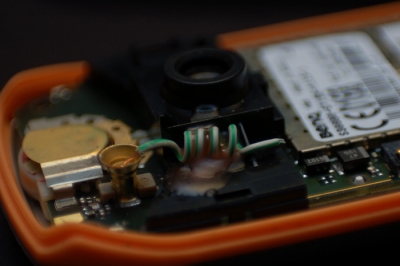

现在看得到蜡烛的用处了吧？很山寨。把螺旋天线固定到这个位置也刚好利用到了摄像头和后壳之间的小小空间。

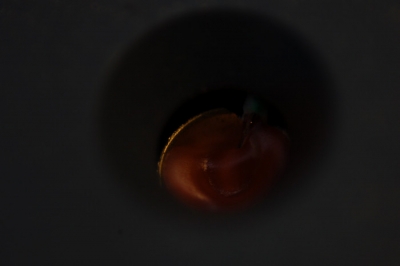

好了，合盖以后还有最后一步，对触点进行加固，工具嘛依然是蜡烛。

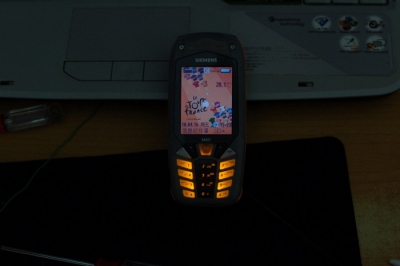

成功开机！而且不再搜索网络，Yikes！

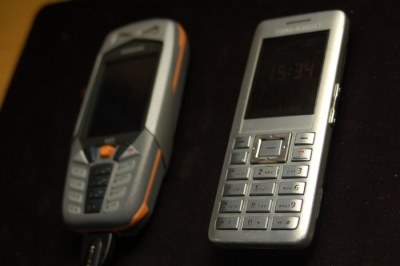

最后和我那服役两年的S68来张合影

Ps：这台m65里嵌了很多广告链接，写在系统盘里的一个xml文件，而且删不掉，不知道北京哪位大大有数据线的能帮帮忙，帮我删掉。

分享 · 发表于 2010-4-16 17:00:33

动手高手呀。

snowflake · 发表于 2010-4-16 17:40:26

LZ能把你的手机比值发给我吗 QQ87849226

ngc433 · 发表于 2010-4-16 17:43:53

回复 3# snowflake

啥比值？

aicaorun · 发表于 2010-4-16 18:09:55

DIY功底不错 ...

jshawulei · 发表于 2010-4-16 18:48:23

顶~~~

snowflake · 发表于 2010-4-16 18:58:37

待机图片，壁纸

part041 · 发表于 2010-4-16 22:14:04

我的M65用了很久了，呵呵

mainboard1983 · 发表于 2010-4-16 22:17:05

不错

像这样小动作轻松解决问题

看楼主的桌子眼熟

怀念

西门猴 · 发表于 2010-4-17 21:01:55

我只好奇喇叭上蓝圈内是什么字。。。

ngc433 · 发表于 2010-4-17 21:16:59

本帖最后由 ngc433 于 2010-4-17 21:20 编辑

回复 7# snowflake

呃~这个机子是在乐惠那里买的，而且我也没数据线，所以没办上传到电脑了，如果真的需要不妨找乐惠。壁纸的主题是环法自行车赛

ngc433 · 发表于 2010-4-17 21:17:33

回复 10# 西门猴

如果我没记错应该是“今日通讯”

wangchao10010 · 发表于 2010-4-17 22:10:05

技术贴，头一次见用蜡烛的，建议楼主是用棒棒胶

flyfeiwang · 发表于 2010-4-18 20:37:56

这个。帮顶，玩不来

snowflake · 发表于 2010-4-19 17:21:21

回复 snowflake

呃~这个机子是在乐惠那里买的，而且我也没数据线，所以没办上传到电脑了，如果真 ...
ngc433 发表于 2010-4-17 21:16

登录/注册后可看大图

求此主题

ngc433 · 发表于 2010-4-19 20:11:34

回复 15# snowflake

主题名叫：Tour de France 2004

jiangzhoujushi · 发表于 2010-4-20 17:51:15

俺的m65信号不错的啊~

M55奴隶 · 发表于 2010-4-24 16:23:55

s65正有信号不好问题，估计迟早要用上，收藏先，lz工具很齐，环境像学生宿舍

ngc433 · 发表于 2010-4-26 17:22:15

回复 18# M55奴隶

确实是在宿舍里，呵呵。工具勉勉强强够修些小东西用。
