E71内置收音机天线完美解决-补充带图

火同 · 发表于 2010-3-31 18:07:02

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由火同于 2010-3-31 21:45 编辑

承蒙大家关爱，潜水多年，是该发点技术性的东东，让大家一起分享。
我可能技术水平高一点，采取了在B处（即数据口，第8个接口处），先焊接小漆包线，用胶纸固定后，再接耳机线内的粗漆包线的方法，最后从挂手绳里穿出，如果信号不好，可以接触手掌部位或外接天线也可以。

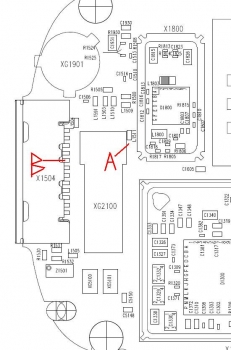

电路图：

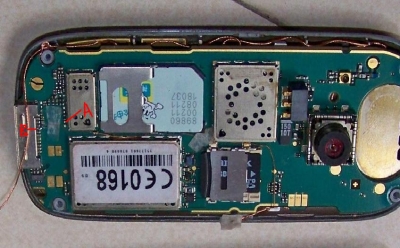

实物图：

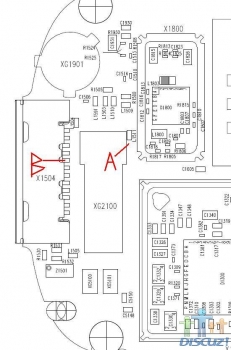

A B两外都可以接，A处有个小电容，下面的第一接点可用来焊，第二个千万别焊。 B处就是数据接口了，从下往上数第8个，不管那个点，都要小心焊接。

原贴可见：http://www.0110.cn/viewthread.php?tid=408500&extra=page%3D1
内容如下：
本帖最后由 tcp 于 2009-5-14 22:24 编辑

最近NBA季后赛开打，可是经常外出看不到电视直播很郁闷，就想折腾一下我的小E加个内置天线听听先锋898的电台直播，以前看坛子上有机友焊到数据线的8脚，但个人感觉接收效果不是很好，又不好焊接（数据线插座的PIN脚间距很小容易短路，不小心烫坏插座就麻烦了），于是翻出E71的电路图找到FM模块部份电路，FM_IN信号端是通过L1511后再输入模块，L1511又刚好在模块屏蔽罩的外面很方便焊接和布线，尝试将内置天线接到L1511的一端，焊后如图进行布线，组装好后马上装上电池试听，效果出乎我的意料，我在深圳这边,105.7/91.8//97.1/95.8/89.8/87.8几个台的效果跟插耳机相差无几。
至此我的E71终于完美实现了FM外放，发贴庆祝一下先！！！

2009.5.14更新：
优化一下走线,这样更方便最后的安装，各位机友可利用板上的空隙自行设计走线以充分延长天线的长度，总之线越长信号就越好，但注意图中所说的几个红圈内的接触点不可被挡住，另外所使用的线最好是一般带软绝缘皮的铜绞线，这样更接近于耳机线的材质因此接收信号会更好（经我试验比之前的漆包线效果好），也方便了在PCBA上的布线。

flyloveyaya · 发表于 2010-3-31 18:51:08

图。。。

oman · 发表于 2010-3-31 19:59:32

图挂啦

火同 · 发表于 2010-3-31 21:27:06

本帖最后由火同于 2010-3-31 21:42 编辑

第一次编缉带图贴子，不知现在可以了没有

jdc-6688 · 发表于 2010-4-1 21:42:53

这样的高手不顶，还配在0110

火同 · 发表于 2010-4-2 02:20:21

我不是高手，是潜水高手，楼上的太打击俺第一次发贴的积极性了

surely2008 · 发表于 2010-5-4 15:41:18

好，这个要支持的。

lusure111 · 发表于 2010-5-5 21:32:40

我的SXG也要改一下 ........

chenjindeyingzi · 发表于 2010-5-5 21:41:12

不错帮顶了

b3xing · 发表于 2010-5-9 11:00:32

用现在多支那些网线效果会不会更好,

火同 · 发表于 2010-5-10 08:38:18

只要不影响合盖时的那些接触点（绕线要藏好），多绕几圈，效果当然会好，不过绕上三圈后再多绕效果没有什么变化了

b3xing · 发表于 2010-5-17 16:24:20

用了节能灯那电流器的绝缘线焊上B点，绕了很多圈藏在壳中，信号不是很好，只收到本地一、二个台，还可以听到，不知道是不是因为那线的问题不好，，找时间用耳机线试一试！

火同 · 发表于 2010-5-19 22:01:23

天线之所以叫天线，就是和地线相对应（手机也有地线就是线路版的地端），绕在机壳中，线再长，离地线的相对位置一直很短，所以效果肯定没有拉出机外的好。

b3xing · 发表于 2010-5-19 23:20:02

拉出来不方便,换电池也路在外面,,而且也很容易断!!虽然没接耳机好,但是足以听到,,,如果是E71是金属外壳,那样内置天线,信号一定很不错

火同 · 发表于 2010-5-20 05:31:52

回复 14# b3xing

如果真是金属外壳，那就惨了，会屏弊信号的，我是把天线从手绳处引出，绕在手绳上，一般看不出来，还是老问题大约二个月就断一次。所以我在机壳内预留一段线，随时接外置的“手绳天线”，这样做就是换电池也不影响
还有一种做法没试过，就是在后壳上贴上回字型的锡纸天线，效果不知道，缺点就是换电池，后壳总有一根线连着机子。改天我试试

b3xing · 发表于 2010-5-20 07:12:05

那天你试成功,,记得发个图上来分享一下
