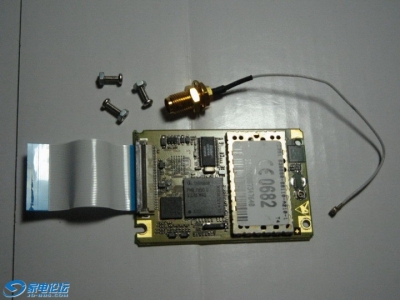

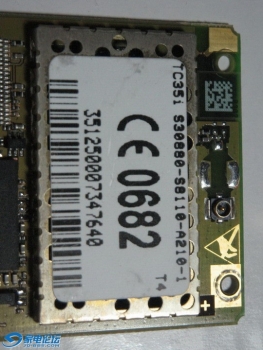

首先申明。。是转帖的 在家电看到的原装顶级西门子TC35I无线模块，全新拆机半价出售。数量有限，售完即止。包含排线、连接天线和螺丝套件。250多元含17%增值税购入的，现在半价不到亏血本清仓抛售。
http://item.jd-bbs.com/auction/item_detail.jhtml?item_id=452a90ee639eae88af1413392d4c6566&x_id=0db2
C35i新版西门子工业GSM模块是一个支持中文短信息的工业级GSM模块,工作在EGSM900和GSM1800双频段,电源范围为直流3.3～4.8V ,电流消耗——休眠状态为3.5mA，空闲状态为25mA，发射状态为300mA(平均)，2.5A峰值；可传输语音和数据信号, 功耗在EGSM900(4类)和GSM1800(1类)分别为2W和1W ,通过接口连接器和天线连接器分别连接SIM卡读卡器和天线。SIM电压为3V/1.8V，TC35i的数据接口(CMOS电平)通过AT命令可双向传输指令和数据,可选波特率为300b/s～115kb/s , 自动波特率为1.2kb/s～115kb/s。它支持Text和PDU格式的SMS(Short Message Service,短消息),可通过AT命令或关断信号实现重启和故障恢复，中文资料如下：
TC35i由供电模块(ASIC)、闪存、ZIF连接器、天线接口等6部分组成。作为TC35i的核心基带处理器主要处理GSM终端内的语音和数据信号，并涵盖了蜂窝射频设备中的所有模拟和数字功能。
TC35i硬件设计：
TC35i模块有40个引脚，通过一个ZIF(Zero Insertion Force，零阻力插座)连接器引出。这40个引脚可以划分为5类，即电源、数据输入/输出、SIM卡、音频接口和控制。
TC35i的第1～5引脚是正电源输入脚通常推荐值4.2V，第6～10引脚是电源地。11、12为充电引脚，可以外接锂电池，13为对外输出电压(共外电路使用)，14为ACCU-TEMP接负温度系数的热敏电阻，用于锂电池充电保护控制。
15脚是启动脚IGT，系统加电后为使TC35i进入工作状态,必须给IGT加一个大于100ms的低脉冲,电平下降持续时间不可超过1ms。
16～23为数据输入/输出，分别为DSR0、RING0、RxD0、TxD0、CTS0、RTS0、DTR0 和DCD0。tc35i模块的数据输入/输出接口实际上是一个串行异步收发器，符合ITU-T RS232接口标准。它有固定的参数：8位数据位和1位停止位，无校验位，波特率在300bps~115kbps之间可选，默认9600。硬件握手信号用RTS0/CTS0，软件流量控制用XON/XOFF，CMOS电平，支持标准的AT命令集。
其中18脚RxD0、19脚TxD0为TTL的串口通讯脚，需要和单片机或者PC通讯。
TC35i使用外接式SIM卡, 24～29为SIM卡引脚，SIM卡同TC35i是这样连接的:SIM上的CCRST、CCIO、CCCL、CCVCC和CCGND通过SIM卡阅读器与TC35i的同名端直接相连，ZIF连接座的CCIN引脚用来检测SIM卡是否插好，如果连接正确，则CCIN引脚输出高电平，否则为低电平。
TC35i的第32脚SYNC引脚有两种工作模式，一种是指示发射状态时的功率增长情况，另一种是指示TC35i的工作状态，可用AT命令AT+SYNC进行切换，本模块使用的是后一种。当LED熄灭时,表明TC35i处于关闭或睡眠状态；当LED为600 ms亮/600ms熄时，表明SIM卡没有插入或TC35i正在进行网络登录；当LED为75 ms亮/3s熄时，表明TC35i已登录进网络，处于待机状态。
30、31、32脚为控制脚，其中30为RTC backup，31为Power down，32 为SYNC。
35～38为语音接口，35、36接扬声器放音。37、38可以直接接驻极体话筒来采集声音（37是话筒正端，39是话筒负端）
|
-
-
|
