自制数据线的疑惑

花卉大败家 · 发表于 2009-6-20 09:17:12

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

为了搞一条速度快，专门用来传数据的线，减少510带来带了去的麻烦，主要是怕丢失或弄坏没法刷机了，决定自制一条540线。
就地取材：用U盘延长线、特工耳机（用它的插头）、一块旧电路版上找到3只1/16W 10K的电阻，按照西客站、六阿呆以及老师们提供的图纸，费了好大的力气才连接好，主要是特工耳机插头后面太小很难焊接和装进那3只不能再小的电阻。

完成后反复检查，没有短路和开路，接线正确，插到手机上按*#06#居然没有显示，插到电脑上显示发现设备，怎么装驱动也找不到手机，而且手机上上还显示TTY，分别在XP、2000系统都试验过，都不行。手机也不充电，插到带USB接口的手机充电器也不充电。

后来决定断开1脚那个电源脚试验一下，插到手机上显示540，连接电脑很找到硬件并安装驱动成功，传输文件顺利，明显比510快。

问题出来了：是老师们提供的图纸有问题，还是那条USB线有问题呢？（这条USB延长线没有屏蔽，有红、黑、白、绿4条线，3个电阻的接地是在插头一侧，而不是在USB一侧。）

longyacaohaha · 发表于 2009-6-20 09:20:15

强顶一个

as119 · 发表于 2009-6-20 09:28:06

给个图。。。

花卉大败家 · 发表于 2009-6-20 09:47:16

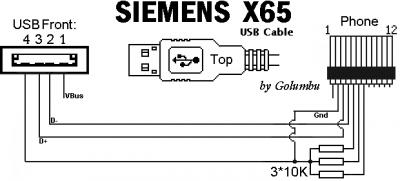

原图是西客站的，这是我改后的接法。

囧rz · 发表于 2009-6-20 09:59:55

我按照那个做过，没有问题啊，就是有时候传数据感觉一阵一阵的，一阵快一阵慢，，现在原装540也就几块钱了，不买个，还自己做啊

呆呆中 · 发表于 2009-6-20 10:16:06

有材料的话自己动手做是种乐趣~~

邱玉松 · 发表于 2009-6-20 10:25:05

乐趣个屁又省了几块钱

刘阿呆 · 发表于 2009-6-20 10:37:34

我也做过一条，+5V电源线也连上了。。没问题啊。呵呵。。不知道为什么，嘿嘿。。

ajchan · 发表于 2009-6-20 11:09:47

红=5V 白=D- 绿=D+ 黑=V-

fengbing · 发表于 2009-6-20 11:38:51

貌似不要电阻也能用..

希门子 · 发表于 2009-6-20 11:47:56

不用加电阻也可以.

gage007 · 发表于 2009-6-20 16:24:07

一般我们把无法用科学解释的问题归结为 RP 问题

18ly · 发表于 2009-6-20 17:38:47

540现在便宜了，不过动手又是另一种乐趣。我也改过，没问题。
