耳转制作成功，接索爱的耳机，天籁之音

CXX909

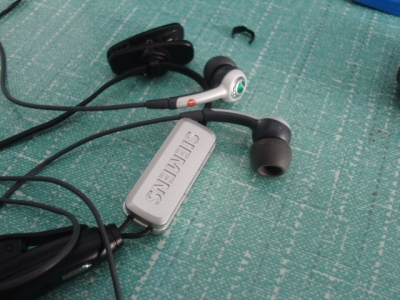

花了一个中午，终于搞定，插上一条索爱的耳机，哎，真是没话说了，哈哈

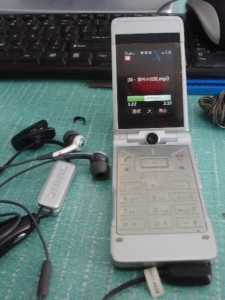

再赞一下我的LGkg920,拍照那是相当的，不说了，上图

64567218

顶~~~强~~~

3618M65

感谢，不过还是不太清楚那根线接那根线。

手头的森记、高斯、拜亚动力的也有几个，就是用不了，郁闷啊～

ishh

呵呵，恭喜楼主，拆下来的耳塞单元偶有兴趣，可否转让，哈哈。你的入耳耳塞啥型号的？配sonyE888效果也不错的，可以试试。

CXX909

3# 3618M65
其实我也不知道怎么接线，我是先在上面一根一根的试好了再焊的

CXX909

4# ishh
呵呵，剪掉的耳机喇叭已经被我焊在另一幅耳机上面了，索爱的那个耳机是买W880的时候配的，效果真是不错啊

仙人掌沙漠

这个强大啊  ~~~~西门子+索爱。。。

pgfsoyujie

不敢 拿出去听 呵呵

yangaosir

楼主终于忍不住动手了，好，绝对不会后悔买了ef81,是吧？！

yangaosir

不过索爱的耳机低音太过分，我不太喜欢，我还是喜欢森记的，EF81能体现各种的耳机本身的特点，确实是高。

ajchan

3#的森记是什么型号,单出吗??

EF81耳机的接线是这样的:  从插针的一面看,从左往右看,1和5脚短接,2和3脚短接.6脚:按键 8脚:麦克风负极
9脚:麦克风正极 10脚:左声道 11脚:地线 12脚:右声道

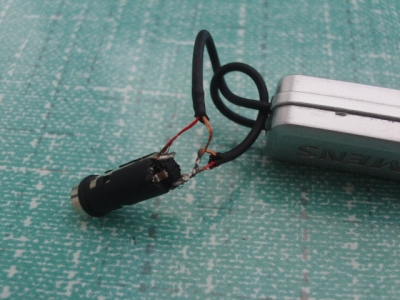

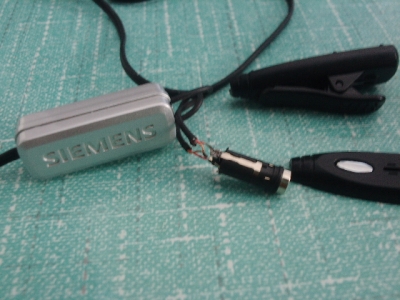

像楼主这个3.5母座的最后一段是左声道(也就是最后有两个小焊点),两侧的金属片,短一点的是右声道,长一点金属片是地线.

kween

我很不喜欢手机这种一体化接口，用起来很不方便，不能同时充电或干什么，我的耳转一般都是用来外放收音

123kimy

原来是换接头啊！
楼主够强！支持你的DIY！

wzg211211211

这样DIY后很不美观啊~~
淘宝上有成品的耳转啊~~
不贵的~~

3618M65

3#的森记是什么型号,单出吗??

EF81耳机的接线是这样的:  从插针的一面看,从左往右看,1和5脚短接,2和3脚短接.6脚:按键 8脚:麦克风负极
9脚:麦克风正极 10脚:左声道 11脚:地线 12脚:右声道
像楼主这个3.5母座的最 ...
ajchan 发表于 2009-5-26 18:08


登录/注册后可看大图

十分感谢您的指点。

弄个破耳机或者充电器试试

sillypwwq

wap68::ii挺难看的说，不过效果是不容质疑的

rikenntou

淘宝上买个SX1的转接线就搞定了 我就是用的那种转接线 一样啊 连收音机都一样能听 真的

xian.owen

呵呵，动手能力很强啊！

wzg211211211

呵呵，恭喜楼主，拆下来的耳塞单元偶有兴趣，可否转让，哈哈。你的入耳耳塞啥型号的？配sonyE888效果也不错的，可以试试。
ishh 发表于 2009-5-26 15:05


登录/注册后可看大图

我就是制作耳转后接的是短线的E808耳机,我也不知道我的耳机是否真货~~~以前拿来听磁带随身听效果很爽~~~
用来听EF81也还很不错~~比SL91的耳机好多了~~~SL91在81上听的时候低音过分了,中音不丰富,用808后到达了比较均衡的效果~~
真货的森记好像我没有~~我个假的MX500,说是工包的,蓝色外表的那种~~听起来比808差些~~~
不过我觉得比SL91的要适合我些~~~
