看看510数据线主要芯片的裸体

civen · 发表于 2009-4-19 20:26:18

您需要登录才可以下载或查看，没有帐号？注册会员

x

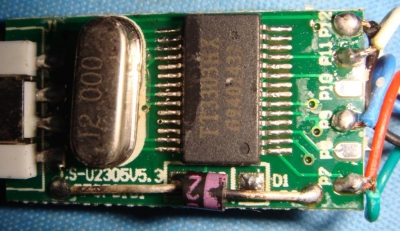

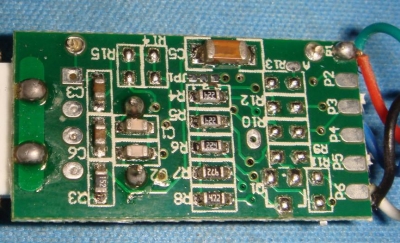

今天没事拆了一条510数据线看看板及线片芯片

没事自己diy改造各种线哈哈.准备改造成MTK的刷机线

呆呆中 · 发表于 2009-4-19 20:39:37

MTK也能刷机么？

civen · 发表于 2009-4-19 20:42:37

看了看 510 使用了 PL-2303线片的
01 TXD 红线
07 GND 绿线
09 DSR_N 蓝线
11 CTS_N 白线
12 SHTD_N 黑线

不知道对不对高人提示一下.我是根据电路板的标识及PL-2303的接口说明来对比的.

laohan · 发表于 2009-4-19 20:44:44

芯片都不一样，搞不成MTK的吧

magicfeng04 · 发表于 2009-4-19 21:15:30

我不懂，进来膜拜高人

civen · 发表于 2009-4-19 22:08:09

一样的芯片来说只能把usb转成了串口. 相对应的找到 tx tr gnd 就可以连接.当然动手找手机的还是比较麻烦一点哈哈.

agui3000 · 发表于 2009-4-20 09:38:32

进来看裸体
如果MTK也能刷机的话世界将会很美丽。

x-catman · 发表于 2009-4-20 10:12:36

此刷非彼刷

civen · 发表于 2009-4-20 17:32:40

不过mtk的要自己diy手机插口. 因为每个手机的tx rx 原配数据线可能都没连接.
所以必须要用接口要都接上线测出tx和rx即可实现刷机. 这个已经有人整出来了.
