【建议】提醒大家慎用原装大头线充，附拆解图

舒迷 · 发表于 2009-2-9 16:29:21

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由舒迷于 2009-2-9 18:42 编辑

如题，前两天不小心将该线充摔开了，打开一下，马上无语。。。
怀疑这个是仿的，但是我个人看觉得是原装的，特先不动声色在论坛上求证，见：
http://mobile.0110.cn/viewthread.php?tid=395697&extra=page%3D1
再次附上图片，就插头做工来看，确实像原装的

登录/注册后可看大图

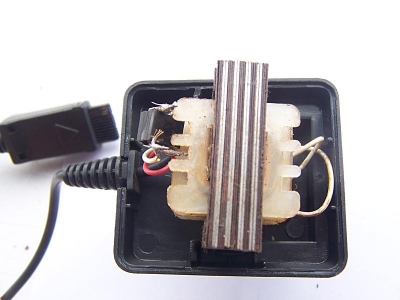

以下为内部图，点击放大

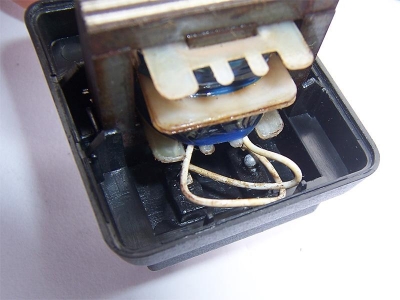

无语吧，就一个变压器，两个四角元件

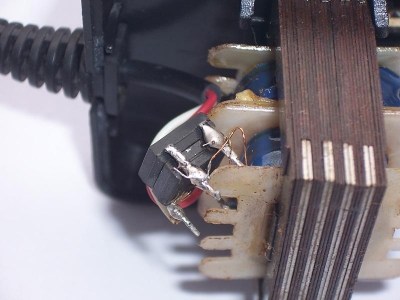

另一边

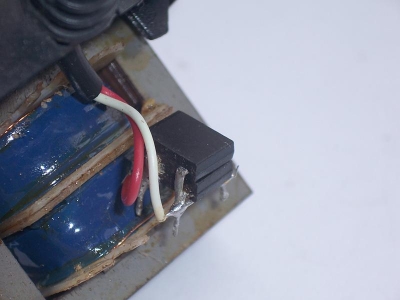

华丽的焊点

芯片上什么都没印，怀疑是集成了两支整流管？
综上，无论此充电器是否原装，介于其看起来很像原装，大家最好慎用这种充电器
不知那两个元件是什么，看起来很像就只是整流管，如此一来该充电器就没有滤波电路，也没有稳压电路，输出电压随市电变化，如此一来对我们手里的小8很是危险。。。

susu · 发表于 2009-2-9 18:40:18

长知识了谢谢有个但不用感觉不好用都用的万能充

van_kenny · 发表于 2009-2-9 18:45:40

这个很像刚出土的大块头线冲不是原装的线冲?

kov · 发表于 2009-2-9 19:19:57

LZ的怀疑的对的...........

s11w22x33 · 发表于 2009-2-9 20:40:03

山寨的，不用为妙！

dyh58 · 发表于 2009-2-9 20:59:19

那两个元件是整流桥！！！

dyh58 · 发表于 2009-2-9 21:03:12

这个从拿到手里就应该知道是变压器的！！！

jm1004 · 发表于 2009-2-9 21:39:52

学习了，记住了

taitaile · 发表于 2009-2-10 10:17:53

回楼主：
线充都不是稳压电源，只要输出电压、电流在一定范围内，没什么危险的。这个线充内部用料、做工实在是太次了，不像是个原装的。连滤波电容都省了，只有从节省成本考虑，才有一定的道理。

r520m · 发表于 2009-2-10 10:18:01

这个充电器本来就是配合手机来用的，需要稳压什么的做什么，又不是万能冲

变压器+整流桥就够了，安全得很，不会象开关电源那样，坏了对手机有致命损害

就算电压有波动的话，输出端电压变化范围也很小，在手机能接受范围之内

220/5 就算电压到300v也就6。818输出

lz完全多虑了

ZXMH · 发表于 2009-2-10 10:24:15

一直都用万能充的路过！

boddy2000 · 发表于 2009-2-10 11:07:14

楼主用的是头很大很重的那种
不建议使用
扁的那种基本上是原装的

cwx88cwx · 发表于 2009-2-10 12:04:59

对于手机线冲，全桥整流就不需要滤波电容了

ZXMH · 发表于 2009-2-10 14:24:18

我那里也有个这样的!

van_kenny · 发表于 2009-2-10 14:30:18

充电器不需要做成精度太高的开关电源吧

ksj197706 · 发表于 2009-2-10 22:27:06

楼主，几年前我有一个和你一模一样的，真宗的行货。但是插手机端的插头和你的不一样，更小更精致。里面的就不知道了，我测量了电压输入180-250V输出在7-10.5V之间。我用的时候，没有什么大碍啊
回复9楼的哥们，充电器是不需要滤波的，充电器冲电的方式有很多种的，有空去中国电池网看看。反正我自己做的手机充电器还是电动车充电器都没要滤波电容！

舒迷 · 发表于 2009-2-10 23:58:29

原来如此啊，多谢楼上几位高手指点！
我扁的也有，这种也有，只是这种的多些，所以用的多，呵呵

闲云大帝 · 发表于 2009-2-11 18:44:59

我原装线冲是扁的，当年买的国产行货。

Fire-Dragon · 发表于 2009-2-11 18:51:04

不太清楚，一直用的品牌蛋充
小8里面应该会有整流的电路吧

trueboy · 发表于 2009-2-12 12:40:17

除了做工差，效果应该比开关电源的好。
