拆解M6C -- [下午5:00最后修改完全解决了图片问题]~~

ipiszhang · 发表于 2008-2-2 18:09:37

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

类似的主题好像以前有人也发过

这次因为给M6C换摇杆我亲自实践了一回并且把过程拍了下来

因为很忙好久也没来这里了这次重新发帖请各位指教~~

如果真的是重复发帖那就请斑竹把这帖子干掉吧 :/gn

登录/注册后可看大图

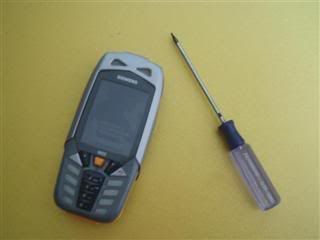

【第一步准备工作 -- M6C+T5改锥】

登录/注册后可看大图

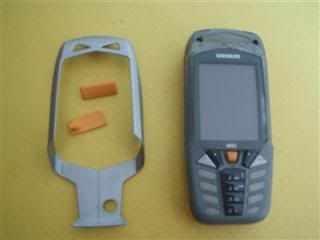

【第二步拿掉充电接口的塞子拧下背面锁扣卸下钢盔甲】

登录/注册后可看大图

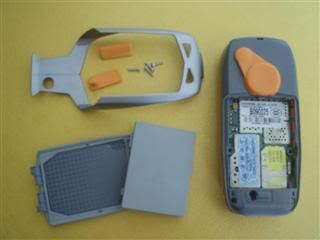

【第三步拿下电池盖拧下背面4颗螺丝】

登录/注册后可看大图

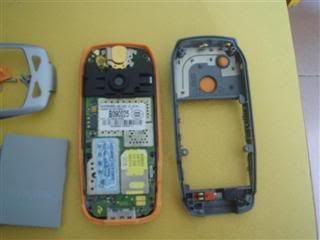

【第四步掀掉背盖露出线路板】

登录/注册后可看大图

【第五步取下橙色的防水圈还有红外窗口（左侧的）】

登录/注册后可看大图

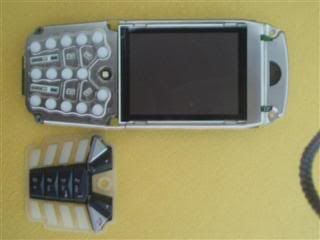

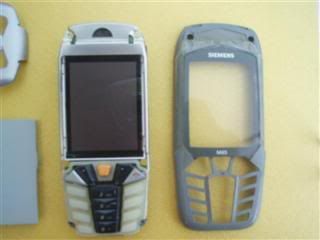

【第六步翻身取下前面板】

前面板上贴的冷裱膜，还是Heng在2006年给我的，贴了两年一点儿都不坏，可比现在大街上买的“手机膜”强多了

登录/注册后可看大图

【第七步取下已经坏了的摇杆】

登录/注册后可看大图

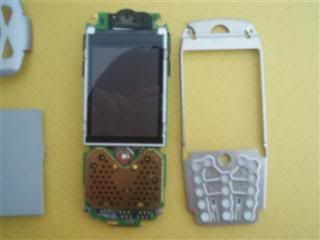

【第八步取下键盘】

登录/注册后可看大图

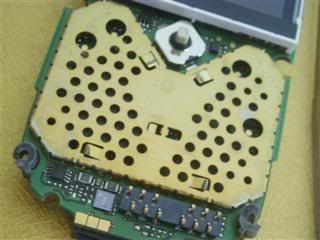

【第九步取下金属保护层】

登录/注册后可看大图

【第十步近处端详键盘下的线路板】

登录/注册后可看大图

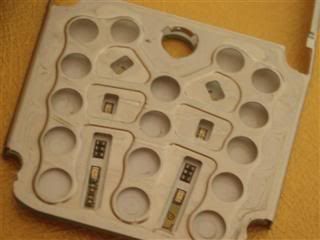

【第十一步键盘上的一块线路板不知道叫什么好每一个圆圈儿的部分按下去都能咔咔响】

登录/注册后可看大图

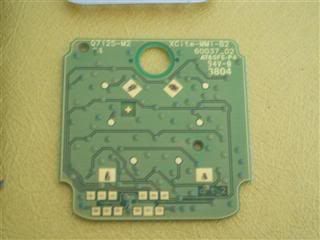

【第十二步上面那块线路板的背面】

登录/注册后可看大图

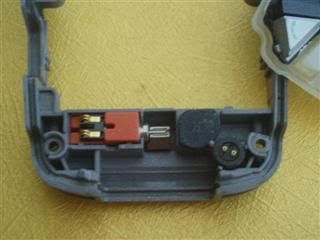

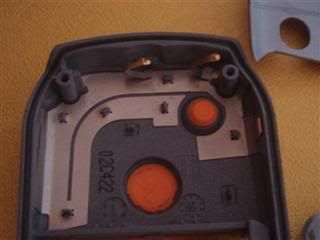

【第十三步近处端详背板里面】

登录/注册后可看大图

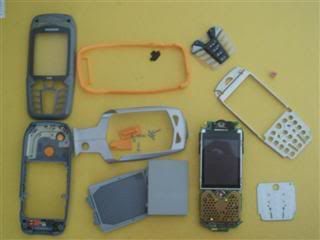

【第十四步所有零件堆在一起 An In One~~】

登录/注册后可看大图

【第十五步近处端详背板里面】

登录/注册后可看大图

【第十六步对比一下好坏两个摇杆】

【第十七…………步重新安装回到第一步的状态】

随手拿来的这个DC的效果仿佛不甚好，不如我的Canon710IS使着顺手，只好凑合了。不过仔细端详每一个零件，每一处设计，不能不感叹德国人的工业设计。就算是背板的后面不会露在外面的部分，没有毛刺，没有粗糙的铸造痕迹；两块线路板的连接都不用硬线直连而是用弹簧似的触点连接，这样，拆解维修的时候，两块板子分开也不会因为不小心而把连线扯断

[ 本帖最后由 ipiszhang 于 2008-2-3 16:49 编辑 ]
