大家对“用普通5号电池充电的手机充电器"有多了解？

洛天 · 发表于 2007-8-7 13:08:29

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

大家对“用普通5号电池充电的手机充电器"有多了解？

一节电池大约可以多少电？有人用过吗？

invincible · 发表于 2007-8-7 13:15:12

沙发上等高手！

洛天 · 发表于 2007-8-7 13:18:39

顶上去，暂时不要沉！

5875大海 · 发表于 2007-8-7 16:39:56

现在5号充电电池的容量，据我所见已有2000mah的，一般用3节电池，估计相当于两块1000mah的电板吧。

子木 · 发表于 2007-8-7 16:57:38

·
前两天参加一个APC的讲解会刚发了个，没用过的说

给你两张图片看看吧。好像挺便宜的这玩意儿。

默认的接口有诺基亚的有moto的有三星的木有西门子的。

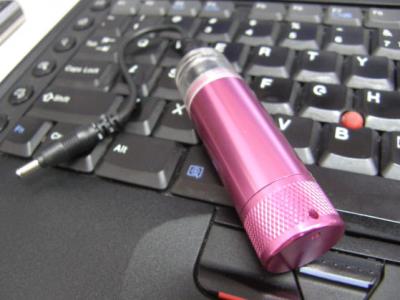

整体：

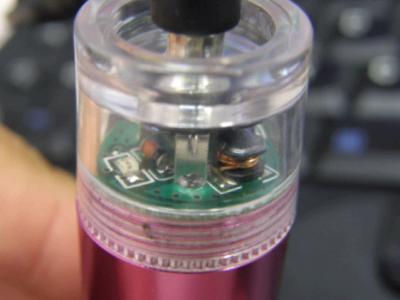

升压电路：

[ 本帖最后由子木于 2007-8-7 16:59 编辑 ]

子木 · 发表于 2007-8-7 17:06:49

·
说明书上是这样写的：

工作原理：一节1.5V五号AA电池作为能量供应源，将1.5V升压到5.7V给手机电池充电，由专用的充电集成电路检测和控制电池的充电。

技术参数：

   电器参数                      其他参数
输入电压：1.0V-1.8V          使用电池：AA(5#)碱性或镍氢电池
输出电压：5.8V±0.1V          插拔件5000次以上
输出电流：最大350mA          塑料件寿命5年以上

yfc_cn · 发表于 2007-8-7 18:12:22

就是个升压电路而已
利用电感的特性
淘宝的价格很不理性
一节电池2200mah
就算转换效率百分百也就能才充满一块700mah的手机电池

raqw · 发表于 2007-8-8 07:05:12

用电感的,电流太少,转换率也低

lightning · 发表于 2007-8-8 07:18:59

收获很大

洛天 · 发表于 2007-8-8 10:18:29

噢，上了一节生动的物理课了8-)

workingboy · 发表于 2007-8-10 08:55:38

其实一直自己想动手ＤＲＹ一个的，只是在我们这儿买不到升压器的核心部件：ＭＡＸ７７７．一个效率很高的电压转换集成块，记得效率好象是在８５％以上．知道哪儿有卖的朋友也告诉一声．

xizi300 · 发表于 2007-8-10 10:41:25

我在淘宝买了一块升压电路，3V~5v 升压到5.4V的电路，打算制作一个用18650 锂电(2300mah )来给手机或mp3充电 ^_^,不过电路也是用电感来升压的，不知道转换效率怎么样，集成块上面没看到集成块的信息

我爱玩MM · 发表于 2007-8-10 11:22:20

串联升压的话容量不变，如果3个1.2v 2000mah电池串起来有3.6-3.7v 2000mah这电池也够厉害了，如果单独通过装置来升压，容量和电压成反比。一个1.2v 2000mah电池升压到3.6v不算转换损耗也只有600mah多了
