请大家帮忙看看这条数据线接线是否有问题，谢谢！

rossi46 · 发表于 2007-6-19 15:58:16

您需要登录才可以下载或查看，没有帐号？注册会员

x

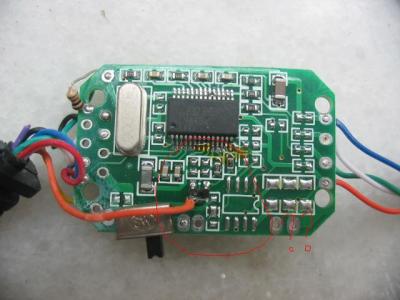

初到X65，请大家帮忙看看这条数据线接线是否有问题，谢谢！如下图：

[ 本帖最后由 rossi46 于 2007-6-19 16:01 编辑 ]

rossi46 · 发表于 2007-6-19 16:05:03

不好意思，多发一幅图！

求大家帮忙看看图中画圈部分，谢谢！

虫子眼睛 · 发表于 2007-6-19 18:01:24

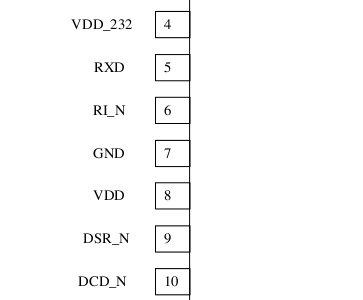

芯片型号不知道是不是pl2303,反正从你的图片上看不出来，从datasheet上看pl2303pin6,7,8三角肯定是不能链接的，而且图片上更像是连焊的次品或被人动过。
我没组装线，不知道里面的线路构造，只能给你些建议

虫子眼睛 · 发表于 2007-6-19 18:07:39

pin7,8肯定是不能连在一起的，如果此处短路电路又没有保护电路有“机毁人亡”的危险,请lz在彻底查清楚前不要连接电脑和手机了

rossi46 · 发表于 2007-6-19 18:26:32

芯片型号是2303HXA 0645

虫子眼睛 · 发表于 2007-6-19 19:02:40

应该是一样的芯片，虽然4楼说的有些邪乎，但为lz的手机着想还是在问题清楚前不要连接手机或电脑，即使此电路有保护电路:@

rossi46 · 发表于 2007-6-19 20:17:39

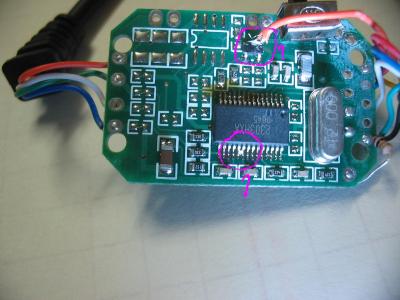

请虫子眼睛或大家再看看，有图，谢谢！！

虫子眼睛 · 发表于 2007-6-20 09:22:11

从楼上的图来看，7，8脚没有问题，下面的19，20也应该没有问题，是reset和vdd
连上手机试试看能否认出来510线
接论坛里的一张图你可以对比一下，根据说明那根红线是gnd
声明图不是我的，也不是我盗的，感谢论坛资源。。引用图片的帖子见这里

登录/注册后可看大图

和引脚说明一起看，应该能明白吧

登录/注册后可看大图

rossi46 · 发表于 2007-6-20 18:43:43

谢谢虫子眼睛！
