DCA510改双头线图纸

felsister · 发表于 2007-5-3 18:25:28

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

今天自己动手将原来C65的DCA510线改造成一DCA100/510双头线,
DCA100头测试如下:
1.EL71刷机,winswup4.19速度设定为921600,刷FW/FFS正常,(本人联机时要关掉充开关,否则联不上,不知其他机友情况如何?)
2.x65flasher-2103连机备份正常,速度设定为1228800;
3.SiMoCo联机正常,速度设定为115200;
4.x65PapuaSoft可以连机,VK联机正常;

5,MPM测试不成功.

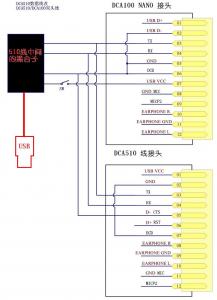

电路图如下:
DCA-100 510.jpg

卖身葬自己了 · 发表于 2007-5-3 21:36:01

比较牛~~~

顶了，，学习ING~

comdin · 发表于 2007-5-4 00:06:03

学习了..我当初就是因为这个.不加充电功能!

felsister · 发表于 2007-5-4 10:03:10

下砂,你的DCA100那个头联机后手机附件显示为什么,

我的是显示为DCA510..

comdin · 发表于 2007-5-4 11:00:16

和85手机上显示100.
75和65手机上显示510

alan6688 · 发表于 2007-5-4 11:23:51

多谢楼主，我那根BOOTBOX终于可以变成DCA-100了

guwu911 · 发表于 2008-5-27 04:54:42

求助啊，我也想DCA100的线改成SX1可以用的，按上面的图改得。。结果刷机，自救都不行啊。插上数据线提示附件不被支持，不过却能用ssp去掉安全码输入错误3次锁机的限制。。。
原来的100线只是3，4，56，连着三根线。

[ 本帖最后由 guwu911 于 2008-5-27 04:56 编辑 ]

laohan · 发表于 2008-5-27 08:44:37

早就把俺的100线给改成双头了:/cy

hnlyhdk · 发表于 2008-5-27 10:22:09

不要链接哪个D－的端子。断开D－

guwu911 · 发表于 2008-5-27 10:43:19

楼上说的哪个D-。。是510那边吗？只剩下数据进出两个行么？

lovemarsh · 发表于 2008-5-27 16:39:58

感觉做转接头更实用些

xizi300 · 发表于 2009-2-24 08:45:21

510线只有3根线？？？我的怎么会有5根？？？？奇怪了？？？

mylove1216 · 发表于 2009-8-21 20:35:00

哈哈，找到了，顶上。

jia9655 · 发表于 2010-1-5 15:17:24

不会，
