让大家看看国产充电器的内部构造

tekia · 发表于 2007-4-5 08:41:36

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

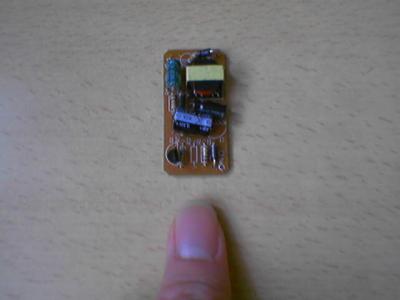

充电器拆了，发现里面原来这么简单，拇指那么大的电路板上焊了几个电容和二极管罢了。
原来高中学了整流要硅钢片，然后两边绕线的那种啊~~~~！
晕，这个估计和以前盛行那种蓄电池，像小盒子一样，拿来放录音机的，还带个小灯泡的那种，整流原理一样，电流是估计是波动直流，只是把反向电压用二极管屏蔽了。

以上只是猜测，不过构造确实简单了点，有图为证。
大家用国产充电器小心哦~~~~

beyondpara · 发表于 2007-4-5 08:58:33

谢谢分享，有原配的拆卸对比就更好了

tekia · 发表于 2007-4-5 09:13:54

原配拿来拆啊，汗~~~~~
怕装不上，原配夫人不敢玩~~~~:-')

wxrgh · 发表于 2007-4-5 09:39:15

我也拆了一个原装的直冲,大家可以对比一下,为什么我不能加分呢?
http://mobile.0110.cn/viewthread.php?tid=309793

wxjsw · 发表于 2007-4-5 20:43:57

原帖由 tekia 于 2007-4-5 08:41 发表

 登录/注册后可看大图

充电器拆了，发现里面原来这么简单，拇指那么大的电路板上焊了几个电容和二极管罢了。
原来高中学了整流要硅钢片，然后两边绕线的那种啊~~~~！
晕，这个估计和以前盛行那种蓄电池，像小盒子一样，拿来放录音机 ...

这个叫做开关电源，整流要硅钢片，那是工频变压器，这是开关电源，不需要那东西，开关电源用的是高频磁芯，我画红框的就是开关变压器~~~

subiaoyi · 发表于 2007-4-5 21:56:11

这东西本来就简单
