5元自制刷机线，不用电阻，请看！！

ccnjxzn · 发表于 2007-9-5 11:52:07

您需要登录才可以下载或查看，没有帐号？注册会员

x

max232芯片2元，
母串口1元，
10uf电容4个共0.4元，
手机插头1元，
usb头0.5元，
导线、焊锡、用电忽略不计。
总计4.9元！！
而且还有diy的乐趣！~~

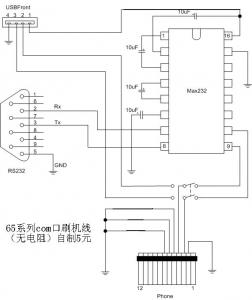

附上电路图。

xizi300 · 发表于 2007-9-5 11:57:14

汗~就这么简单？？？

ccnjxzn · 发表于 2007-9-5 12:01:15

并不复杂我已经在用了

亮崽 · 发表于 2007-9-5 12:05:35

支持楼主发扬艰苦朴素的精神

sasa · 发表于 2007-9-5 12:45:12

卖线的怎么混。。。。。。。。。。。。。哈哈

cwx88cwx · 发表于 2007-9-5 12:57:41

开关是510和540转换吧？电容极性好似标反了！

lusure111 · 发表于 2007-9-5 13:24:17

不管怎样,支持一下/.............:) :) :)

vagaa2008 · 发表于 2007-9-5 14:08:27

好爽啊，真牛

显示全部楼层 · 发表于 2007-9-5 14:13:01

提示: 作者被禁止或删除内容自动屏蔽

lonemen · 发表于 2007-9-5 14:40:07

提示: 作者被禁止或删除内容自动屏蔽

dsczd · 发表于 2007-9-5 14:44:53

硬件技师吗？支持DIY！！:P

natalya · 发表于 2007-9-5 15:01:03

支持一下。。不错。。

huangyanbo · 发表于 2007-9-5 15:57:42

收藏了。。。。。。，虽然我有了两根线，510和540的都有了，其实现在手头上面的动西都有，等有空我也做一个，看是否能用，真的吗？max232的芯片也该不止2块钱吧，公家的，我们的产品上有的是，但不知道2元能搞定。。。。。。。。

冷月寒星 · 发表于 2007-9-5 16:09:25

小样，抢生意是吧？
