TestPoint后出现字库损坏 该如何解决?

guozhen1224

M65水货一台,无法开机,x65PapuaLite联机后,没有使用电阻TP.出现如下信息,求指点.
可以联x65flasher,见图.
想要刷机,备份,只知道机子的IMEI信息,其他的信息都不知道,呵呵

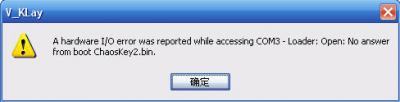

连VK出现如下信息

自动开始....
发送启动信号  ...
启动已开始  ...
暂停  2 秒.........
正在获取信息............
*请使用正确的 TestPoint ！

自动开始....
发送启动信号  ...
无法成功启动.......
BootKey错误或者   TestPoint not provided !
已经放弃启动！

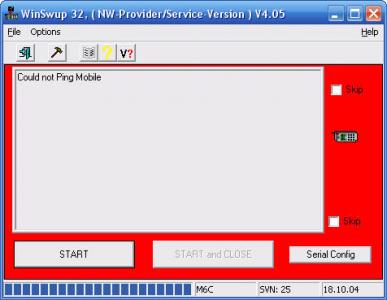

刷客服显示could not  ping mobile

[ 本帖最后由 guozhen1224 于 2007-8-14 10:52 编辑 ]

guozhen1224

自己顶起来

Sega@杰

这种情况应该连不上x65flasher了吧~~,TP重写boot区吧

guozhen1224

多谢楼上的答复，我想TP，可是手头没有合适的电阻，用什么可以代替啊？手机没搞好，现在电脑也开不了机了，不知何故。明早先修电脑，再修手机，希望都能修好，嘿嘿。有好法子的机友多帮忙啊，谢谢了＾＿＾

Sega@杰

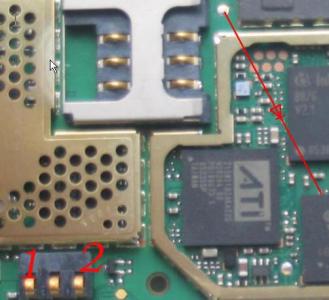

我没M65,这是S75的TP图.但原理是一样的.你自己去找个M65的TP图.

先弄两根导线，分别接在1、2位置上，1的另一头接电池正极，2的另一头接电池负极
电池光滑，不太好固定，我的方法是将导线贴在电池上后用胶带覆盖其上固定。
我用的二极管IN4001有银色圈的那一头接TP点，没的接上面(接地)。（现在不用接，看下面）



主板正面，为了方便操作（这图不是M65的，但次序是一样的）在如上图的触点上（左右均为从上数起第二个触点）1、2位置各联一条导线，这两根导线短接就是短按红键（当然，如果你一个人有办法接上电阻、按鼠标、按红键一起来，就当我没说这条。）其实一个人真的比较麻烦，建议你再找个人帮你按鼠标或短按红键（或导线）
一切就绪，打开PapuaUitles v1.1.1a

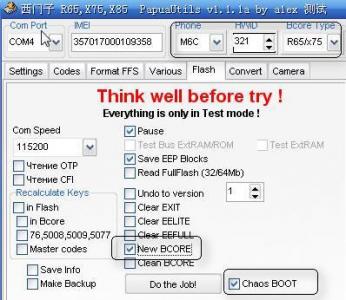

在如图圈的地方注意一下，该勾的勾上，该选的选上，、点击“Do the Job!”出现对话框
不要动，插上刷机线。按上面的方法接上二极管（或电阻）（一只手接，可以将其两头弯起来，用一只手九能接了，但要注意 TP点很小，不太好弄，而且由于二极管的接线又很粗，建议用刀将接线削尖一点）确定接准了，手不要抖~~如果你是一个人，另一只手拿代表红键的两根导线，再用那只手用鼠标点“OK”短接两根导线（接完就放，别一直接着，那等于是长按红键了。。。没准就开机了。。。呵呵呵，开玩笑！开玩笑）如果成功了就会提示“BCORE Writed down”，
TP也在显示TP连接成功后2秒断开
再检测读取信息时就会如下显示（我的和你的会有一点不同）：
Auto Ignition...
Transfer boot...
BOOT is loaded...
Pause 2 sec...
Getting Information...
FlashID: 0089,880D (64Mb)
CFI: 4 : 255*131072, 4*32768, 4*32768, 255*131072,
BCORE Cleared!
OTP ESN: E0B2D158
OTP IMEI: It is not written down or incorrect
Bcore S/SL75 found
Reading of segment BCORE...……
如果提示TP失败，那要么是你短接红键时没短接好，要么是你TP错误（手抖就容易失败）反正多试几次，总会成功的，有时候你可能觉得你TP没错，但恰好就是你接触不良导致的，我就这样，实在不行，TP点太小就用力按紧一点，另一端倒是挺大的没啥问题。
成功后，别忘了，看看你的TP点有没有因为你太用力把它按大了，如果和周围的触点碰到了，清理一下，没碰到就清理一下板子，别让锡粉粘在上面。
完成后，就可以拆线装机了。试试，已经可以用X65flasher联机了，如果系统全刷坏了，就刷回你备份的FullFlash(注意X65flasher启动时要加/b参数才能刷Bootcore)

Sega@杰

我没M65,这是S75的TP图,但原理是一样的,楼主自己去找个M65的TP图

先弄两根导线，分别接在1、2位置上，1的另一头接电池正极，2的另一头接电池负极
电池光滑，不太好固定，我的方法是将导线贴在电池上后用胶带覆盖其上固定。
我用的二极管IN4001有银色圈的那一头接TP点，没的接上面(或接地)。（现在不用接，看下面）



主板正面，为了方便操作（这图不是M65的，但次序是一样的）在如上图的触点上（左右均为从上数起第二个触点）1、2位置各联一条导线，这两根导线短接就是短按红键（当然，如果你一个人有办法接上电阻、按鼠标、按红键一起来，就当我没说这条。）其实一个人真的比较麻烦，建议你再找个人帮你按鼠标或短按红键（或导线）
一切就绪，打开PapuaUitles v1.1.1a


在如图圈的地方注意一下，该勾的勾上，该选的选上，、点击“Do the Job!”出现对话框
不要动，插上刷机线。按上面的方法接上二极管（或电阻）（一只手接，可以将其两头弯起来，用一只手九能接了，但要注意 TP点很小，不太好弄，而且由于二极管的接线又很粗，建议用刀将接线削尖一点）确定接准了，手不要抖~~如果你是一个人，另一只手拿代表红键的两根导线，再用那只手用鼠标点“OK”短接两根导线（接完就放，别一直接着，那等于是长按红键了。。。没准就开机了。。。呵呵呵，开玩笑！开玩笑）如果成功了就会提示“BCORE Writed down”，
TP也在显示TP连接成功后2秒断开
再检测读取信息时就会如下显示（我的和你的会有一点不同）：
Auto Ignition...
Transfer boot...
BOOT is loaded...
Pause 2 sec...
Getting Information...
FlashID: 0089,880D (64Mb)
CFI: 4 : 255*131072, 4*32768, 4*32768, 255*131072,
BCORE Cleared!
OTP ESN: E0B2D158
OTP IMEI: It is not written down or incorrect
Bcore S/SL75 found
Reading of segment BCORE...……
如果提示TP失败，那要么是你短接红键时没短接好，要么是你TP错误（手抖就容易失败）反正多试几次，总会成功的，有时候你可能觉得你TP没错，但恰好就是你接触不良导致的，我就这样，实在不行，TP点太小就用力按紧一点，另一端倒是挺大的没啥问题。
成功后，别忘了，看看你的TP点有没有因为你太用力把它按大了，如果和周围的触点碰到了，清理一下，没碰到就清理一下板子，别让锡粉粘在上面。
完成后，就可以拆线装机了。试试，已经可以用X65flasher联机了，如果系统全刷坏了，就刷回你备份的FullFlash(注意X65flasher启动时要加/b参数才能刷Bootcore)

guozhen1224

多谢楼上^_^
按楼上的办法,用的40欧姆的电阻TP的,出现如下信息

自动开始....
发送启动信号  ...
启动已开始  ...
暂停  2 秒.........
正在获取信息............
Unknown Flash  ( ID : F004) oder:
1) TestPoint不正常   .
2) 损坏了字库上的 Ball .
3) 字库损坏
4) 电话在不正常的状态                    .
5) 数据线状态不正常     .
已经放弃启动！

字库坏掉了
是硬件的问题了吧
这该怎么办?
换字库?

[ 本帖最后由 guozhen1224 于 2007-8-14 16:32 编辑 ]

dsczd

字库坏，就只能送修了。:-')

camlee

楼主，字库没有损坏；
我遇到过这样的情况，正确连接TP可以修复的；
TP要使用电阻，25-60欧姆左右；也可以用二极管，4148/4007等都可以正常连接的。

guozhen1224

原帖由 camlee 于 2007-8-14 15:07 发表


登录/注册后可看大图

楼主，字库没有损坏；
我遇到过这样的情况，正确连接TP可以修复的；
TP要使用电阻，25-60欧姆左右；也可以用二极管，4148/4007等都可以正常连接的。

我是按照论坛的TP做法一步一步做的,今天买的40欧姆的电阻,TP后出现了字库损坏的提示,下一步该怎么办啊?还要TP?多谢了^_^

guozhen1224

又TP了两次还是不行

Auto Ignition...
Transfer boot...
BOOT is loaded...
Pause 2 sec...
Getting Information...
Unknown flash type (ID:00D0) or:
1) Malfunctioning TP.
2) Not all contacts in PMB and Flash.
3) Defective flash-memory.
4) Defective another part of phone.
5) Defective cable (adapter).
Boot released.
Auto Ignition...
Transfer boot...
BOOT is loaded...
Pause 2 sec...
Getting Information...
Unknown flash type (ID:00D0) or:
1) Malfunctioning TP.
2) Not all contacts in PMB and Flash.
3) Defective flash-memory.
4) Defective another part of phone.
5) Defective cable (adapter).
Boot released.

guozhen1224

原帖由 Sega@杰 于 2007-8-14 10:31 发表


登录/注册后可看大图

我没M65,这是S75的TP图.但原理是一样的.你自己去找个M65的TP图.
469270
先弄两根导线，分别接在1、2位置上，1的另一头接电池正极，2的另一头接电池负极
电池光滑，不太好固定，我的方法是将导线贴在电池上后 ...

SL55进行过正确的TP,我确定我的操作应该没问题的,教程也仔细看过了,但还是不行,这个M65是我淘的尸体机,当时卖家说是软件的问题,我以为联机修复下就可以了,现在试了好多次都不成功,我怀疑是硬件出了问题
晚上又TP了好几次,还是出现以下信息x65PapuaUtilsV075b_cn:
自动开始.....
传送ashlar.....
BOOT已载入......
暂停2秒.......
读取信息...............
未知Flash        (ID:F004) 或 :
1) TP操作有误.
2) No all contacts PMB and Flash.
3) Flash memory有误.
4) 手机硬件有缺陷.
5) 数据线(适配器)有问题.
ashlar已断开.


PapuaLite 1.7汉化版.exe:
启动已开始  ...
暂停  2 秒.........
正在获取信息............
Unknown Flash  ( ID : F004) oder:
1) TestPoint不正常   .
2) 损坏了字库上的 Ball .
3) 字库损坏
4) 电话在不正常的状态                    .
5) 数据线状态不正常     .
已经放弃启动！
不知道该怎么办了,呵呵,还是希望给个处理意见,谢谢了

106913

tp好象用的pa,然后就算到联机码
刷客服包之前,把那两项都打对勾可以么

Sega@杰

也许真的是硬件问题,也许flash坏了吧~~

guozhen1224

多谢答复，无法进入service mode，硬件坏了？我晕，我没辙了

soundwin

原帖由 Sega@杰 于 2007-8-15 12:20 发表


登录/注册后可看大图

也许真的是硬件问题,也许flash坏了吧~~

……………………具体的问题我也想知道现在

sagemx5

估计那就是真正的尸体了

f1power

壳子如何呀 要不要出掉 ~!
