我对EL71进行TP的做法

走不开的快乐

我是参照国外论坛上搜到的这样子做的：

1.找一根细电线去掉3~4mm左右的绝缘皮，只留2根细铜丝，把其余的铜丝剪掉；

2.用电烙铁沾点锡把剩余的2根细铜丝粘在一起以免它们散开并可以加强硬度；

3.拆机我就不说了，下砂哥发过详细的拆解过程，不过我们TP的话只要拆下半部分的4颗螺丝，其他都不要动。

4.把电线另一边的绝缘皮也去掉一部分，再把里面的铜丝和外面的绝缘皮分别往反方向拉一下，让绝缘皮往刚才处理过的那一边移动一点点，到那边的铜丝只露出1mm左右在外面为宜，如果露得太长可能容易碰不到该碰的地方造成“烧机”；

5.从屏蔽罩找个合适的孔把电线插进去，调整好角度让它刚好能接触到TP点，我的做法是让线弯成U形，这样它有一点回复力可以使电线和TP点的接触比较好；

6.用胶纸把电线固定在屏蔽罩上面，再找一丁点纸卷起来，塞在屏蔽罩上插电线的那个孔，避免电线在孔里面移动，最后用手电筒照进去再确认一下电线的铜丝和TP点是否接触良好，有偏差的话就用针小心地调整好；

7.把主板装回到机身上，注意下半部分不用扣紧，只要按一下关机键附近，把底下那个排线接好就行了，因为主板底下多了一条电线，不可能再照原样装回去了，小心别把主板折断了；

8.最后再从电池负极引出一根线，把电池装上去、数据线插上去就可以TP啦！

昨天试了一天也没把机器弄好，已经拆了线，所以没有详细的图片了，如果大家想要的话我就重做一遍再上图，呵呵

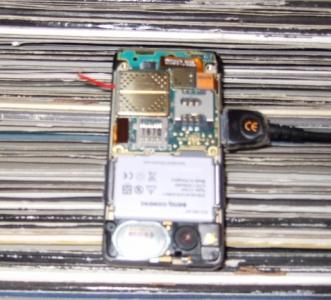

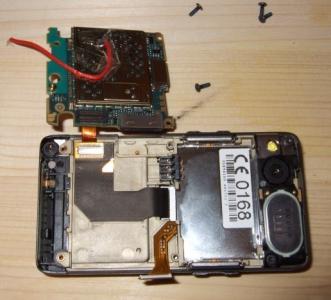

下面这2张是国外论坛上找到的图。

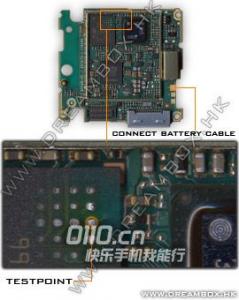

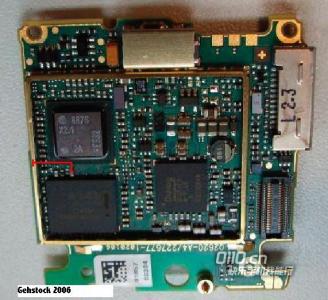

这2张则是论坛上有人发过的TP点的图，我是照第一张的位置做的。



[ 本帖最后由 走不开的快乐 于 2007-7-6 10:20 编辑 ]

corndin

有几个错字哦..

走不开的快乐

呵呵，下砂哥的弟弟？
就一个吧，改回来了，嘿嘿

watercool

TP成了吗? 楼主.

whoamilsx

我是新手,不只如何下手.

走不开的快乐

TP以后能连接，但是我的机似乎是字库还是什么硬件挂了，刷不了东西进去，每次都是flash checksum error，准备找下砂哥帮忙整整了。

走不开的快乐

原帖由 whoamilsx 于 2007-7-6 12:16 发表


登录/注册后可看大图

我是新手,不只如何下手.

再参考下呐喊的TP教程就是个完整的过程了，如果对自己的动手能力没有太大的把握就算了吧，别越搞越坏了。

whoamilsx

没看到有EL71教程啊,TP过程要多久

走不开的快乐

呐喊有E71的教程，做法是一样的。
TP主要还是前期的准备工作，就是我上面写的那些，必须确保没接错线。
接好线以后装上电池，插数据线，
运行x65flasher后选择Testpoint，点连接，
把TP点的线和电池负极引出的线连起来，短按开机键，倒计时3、2、1sec的时候松开TP点的线，
剩下的就是软件上面的操作了，看呐喊E71的TP教程就行了。

whoamilsx

就是怕接错了线,TP点看的不太清楚

走不开的快乐

在那个位置附近能看到的最右边那个贴片元件就是，我接的是远离芯片的那一端。
