硬件改造加亮sx1屏幕

gyfhome · 发表于 2007-4-7 17:56:25

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

看图就明白了，，，警告：危险程度*****，把手机弄坏本人可不负责。。。。。。。。。。

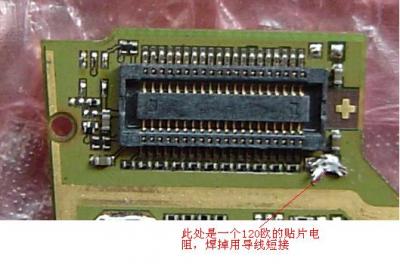

小板上的电阻，最好不要短接，短接后有个元件发热严重。。但是短接后效果明显。

我曾经试着把sx1的背光灯换成了nokia7610的，但是不仅不会提高亮度，反而降低亮度百分之五十。。7610的灯小。。。

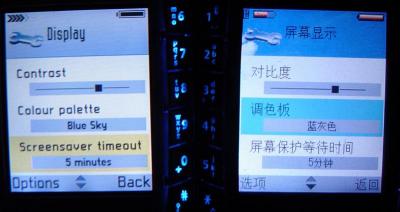

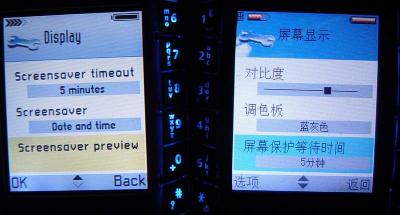

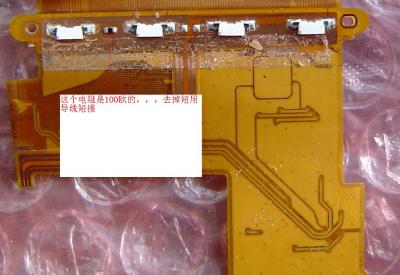

我的做法是短接液晶里面的那个100欧的电阻，把小板上的那个电阻换面100欧的。从图上看还是能看出改完后的效果比没改的亮。。。。附效果对比图，，左边是没改过的蓝色大S，，右边是加亮灯的的黑色SX1。（键盘灯的亮度和液晶无关，右边的那个键盘灯暗是因为键盘是黑色的透光差）
记得原来有个可以增亮屏幕亮度的补丁，，我也刷了，经测试完全无效果，个人认为刷补丁增亮无效。

[ 本帖最后由 gyfhome 于 2007-4-8 10:23 编辑 ]

lplp · 发表于 2007-4-7 18:09:55

先坐沙发再看。。。。。。。。

ccm2099 · 发表于 2007-4-7 18:11:34

有没有改造过的屏幕效果照？？

kaneyet · 发表于 2007-4-7 18:16:02

楼猪改造了吗？

杨健 · 发表于 2007-4-7 18:16:19

强帖，呵呵，就是不知道亮度增大后，对待机时间有多大的影响？

山高高 · 发表于 2007-4-7 18:22:29

最好减少阻值，不要短接。如果短接对手机有损。

桂城仔 · 发表于 2007-4-7 18:28:53

个人认为没必要加亮,相信大部分的机友都会用调光器把灯光调暗。以达到省电的作用。

gyfhome · 发表于 2007-4-7 18:31:16

有对比图啊，，查是这论坛慢得要死，，，好不容易上了两张图，非常难上啊，，，，，继续编辑上图，

gyfhome · 发表于 2007-4-7 18:47:07

上几张图用了半个小时，，，，总算ok，，，我一天用三块电池，根本不在呼待机时间

yl002 · 发表于 2007-4-7 22:10:42

强呀！不知道会不会见对机器有损伤啊！

roycai1234 · 发表于 2007-4-7 23:21:18

最好在改造前量出电阻两端压降，算出电流。换小电阻后再量压降，算电流。这种背光LED一般只要电流不超过30mA(一般厂商给出的额定是20或25)，对寿命毫无影响。但直接短接是不明智的，因为LED属于电流驱动的元件，必须要有限流

slinglingqi · 发表于 2007-4-8 00:25:22

大家不都用dimmer来调暗了屏幕来省电吗楼主这个改造危险性太大了

rippke · 发表于 2007-4-8 00:52:39

不能这么说。至少。亮了好多了。呵。可以照明呀。

htao6688 · 发表于 2007-4-8 00:57:29

图上看不出有什么效果啊。

杨健 · 发表于 2007-4-8 06:45:08

看键盘亮度就知道效果了

gyfhome · 发表于 2007-4-8 07:19:46

看键盘是看不出效果的键盘暗的是加亮的键盘暗是因为黑色的键盘透光率低

dzycg · 发表于 2007-4-8 08:41:09

呵呵。我看到的是不是那太台黑色的呀,强

hebjl · 发表于 2007-4-8 09:41:29

楼主厉害，佩服佩服。
你是真牛人。等待长时间测试结果！

gyfhome · 发表于 2007-4-8 10:27:58

原帖由 lu3412 于 2007-4-8 10:21 发表

 登录/注册后可看大图

坚决不改亮灯，这叫自杀行为。

玩的就是心跳啊，，，，，要不然我不可能现在一部sx1，，加备用大板一块备用小板一块，备用液晶一块。。。

like6688 · 发表于 2007-4-8 10:45:12

要那么亮干啥??耗电的哦
