S88耳机的完美改造

shell · 发表于 2007-3-23 22:02:04

您需要登录才可以下载或查看，没有帐号？注册会员

x

从改造了E71耳机以后，用着确实很爽，呜呜狼就把她的这个s88耳机给我折腾一下

拿到手觉得这个耳机做工真是不错，插头、线夹、线控盒子、耳塞都很精致的样子。可惜我没有这种机器试试效果

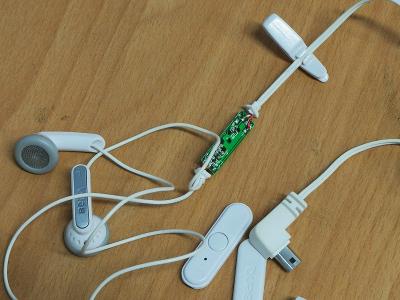

首先是拆开，S88的线控盒子是两面的长长的槽式卡扣固定的，从两头出线的孔也比较容易拆开，看看拆开电路的样子

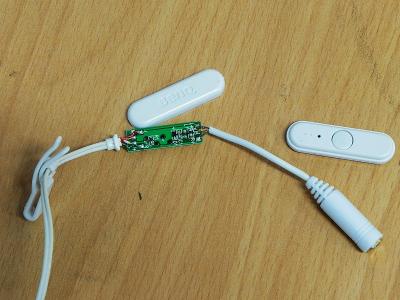

然后就是焊接，
我用的是从电子市场买的2.5mm转成3.5mm的耳机转接头，中间剪开，母头不好量接线方式，有个简单的办法是量剪下来的公头，找对应颜色就好了。

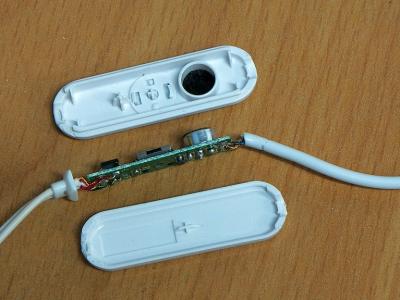

S88的电路上有标识，两边是R、L，中间是公共接地

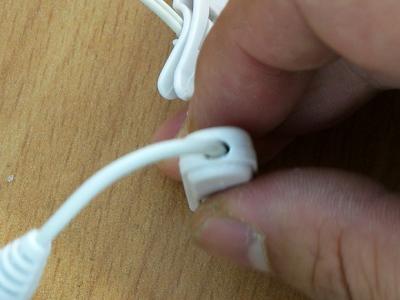

感觉线比较粗，很难装上原来线头的护套，我试着在线上切了一个豁口，以为能卡在键控盒子的出口

结果失败了，压不住，而且敞着口很难看:Q

重新拆开，把护套的内径用刀弄大点，装上，再焊接好

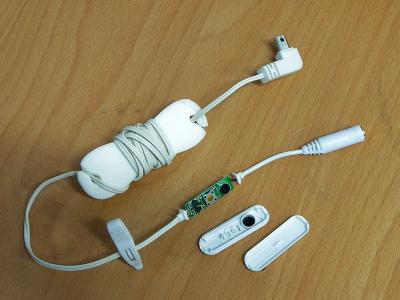

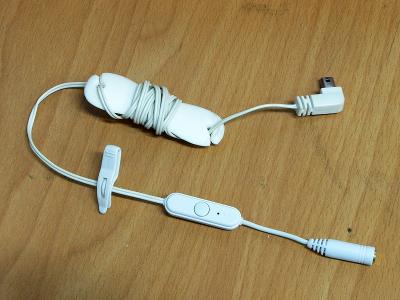

扣上盖子，完美了
:) :)

碎心的呜呜狼 · 发表于 2007-3-23 22:10:47

好东西

过真很漂亮

谢谢shell

辛苦了

娃哈哈

jpg001 · 发表于 2007-3-23 22:12:52

。。。。。真能搞啊。。。benq的是miniusb口，不错

xiasuker · 发表于 2007-3-23 22:13:15

看到别人弄高科技，我只能羡慕(:-*

shell · 发表于 2007-3-23 22:14:58

这也算高科技呀
纯体力劳动

不过只用了半小时

人生如梦 · 发表于 2007-3-23 22:15:30

不错.赞一个...

Zach · 发表于 2007-3-23 22:23:13

shell兄，我下午寄过去了...

mayimusic · 发表于 2007-3-23 22:46:40

不说了，请把地址留下，我的也寄过去啊

小黑鱼儿 · 发表于 2007-3-23 22:52:52

呵呵，动手能力极强，初来乍到，没想狼版是MM。秀气的MM。。。

学到一招了，到时自己动手鼓捣手机耳机看看。。。

心碎的呜呜狗 · 发表于 2007-3-24 00:09:29

shell 收钱改装把能赚一笔:|O| :|O|

Toneyangel · 发表于 2007-3-24 01:59:37

太有才了:) :)

碎心的呜呜狼 · 发表于 2007-3-24 10:23:21

可以用我ipod的耳机听s88了
然后我ipod再去买px100
就完美了

我在想能把s88 耳塞不笨改成 2.5m的接口么？

那就更完美了都不浪费

花都涩郎 · 发表于 2007-3-24 11:22:49

偶滴天,shell是拆上瘾了,呵呵!!!!!强淫呀!!

shell · 发表于 2007-3-24 13:31:56

原帖由 碎心的呜呜狼 于 2007-3-24 10:23 发表

 登录/注册后可看大图

我在想能把s88 耳塞不笨改成 2.5m的接口么？

正好做转接头拆了一个2.5mm的公头，可以接在benq耳塞上，不过线很短很短，也就20cm的样子
等再找一个好点的长线吧

shesheep · 发表于 2007-3-24 13:51:53

问下这个东西哪里有的卖....

小黑鱼儿 · 发表于 2007-3-24 14:57:10

楼上想要的那个东西自己弄不就行咯，那些大把的拿来割两下就OK咯

卖身葬自己了 · 发表于 2007-3-24 18:14:00

拜强人淫。。。。。

shell · 发表于 2007-3-24 20:09:27

原帖由 shesheep 于 2007-3-24 13:51 发表

 登录/注册后可看大图

问下这个东西哪里有的卖....

我在中关村鼎好地下买转接头时候一起买的，很便宜的，有各种颜色，还有鱼骨头形状的、多找找看

网上也应该有卖的

davyxu9806 · 发表于 2007-3-24 20:18:38

强啊：）：）

口力米木 · 发表于 2007-3-24 23:08:04

参拜下强淫:)

这个耳机比S的好看……B偏心
