求个sx1的原装耳机电路图

ken6688 · 发表于 2009-3-8 23:23:24

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

如题！那个机友有的就上传一个吧

segalgx · 发表于 2009-3-9 08:03:36

1# ken6688

以前论坛下的，忘记是哪个机油弄的了

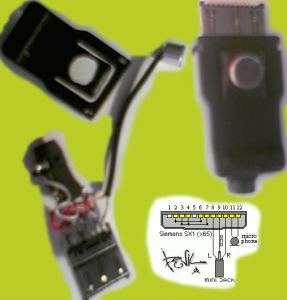

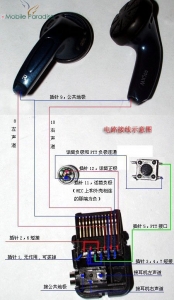

--市面上的转接头不一定都可以听FM收音机的（提示没有天线），原因是没有处理好针脚。接头可以自己做，SX1手机上可以听收音机，听立体声MP3，可以通话的转接头接法（针脚向上对自己，从左到右分别是1-12针。）（11脚为收音机天线延长可以改善收音机效果）
1，电源正（充电用）
2，6，并联，接键控开关地线
3，4，7并联
5，接键控开关
8，10接耳机左右声道
9，接耳机地线
11，接话筒地线
12，接话筒正极

segalgx · 发表于 2009-3-9 10:31:42

2# segalgx

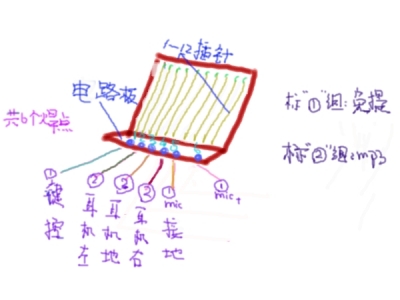

还有一个

ken6688 · 发表于 2009-3-9 17:59:06

本帖最后由 ken6688 于 2009-3-9 21:00 编辑

版主把两图传到我邮箱吧！sx85@21cn.com 这两图放大还是看不清

segalgx · 发表于 2009-3-9 21:22:02

你另存一下就可以了吧

ajchan · 发表于 2009-3-9 21:27:47

我有，我自己做了耳机和耳转，现在没空，改天上传。
