弘毅壳＋Sony电芯＋三星保护电路＝我做的组电

手机次生代

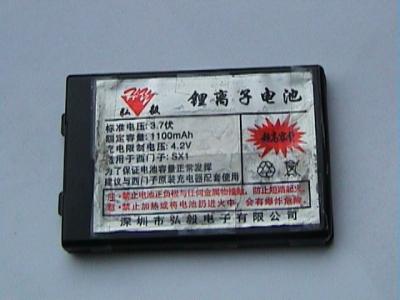

去年，我的一块弘毅组电鼓了，不能继续使用，于是恶补0110上有关帖子，决定自己改装，期间经历两次失败，最后终于成功。

第一次，仍然发生在去年：到本地电子市场淘了一块Sony1200ma锂聚合物电芯，回家把电芯换上，量电压正常，但用完后充电异常，电芯漏液损坏，电压零输出，最后发现保护电路损坏。失败！

第二次，是上个月的事儿：到网上恶补保护电路的知识，觉得可以用别的保护电路改装。正好有一块老婆淘汰下来的海尔V6000电池，将其开膛取出保护电路，发现尺寸略大，经过修整后可用，然后把那块鼓了的弘毅电芯焊上。

弘毅保护电路只保留电池触点部分，修整一下，别让三个触点短路，从小8组装耳机线上剪下适当长度漆包线，用电路铁连接触点和保护电路。把漆包线往触点上焊时，只切断了插座电源，没拔下烙铁插头，有不祥之感。弄好后果然无输出，也充不上点，保护电路被烙铁上带的静电损坏了。失败！

第三次：偶逛手机市场，发现店外街头边有一伙外地人在兜售三星电池和诺基亚机壳，一三轮车啊，说是从客服搞得，还保管“来回”（包换）。三星电池5块钱一块，就随便挑了两块，都是韩国原产的哟。然后到电子市场买了一块索尼电芯。

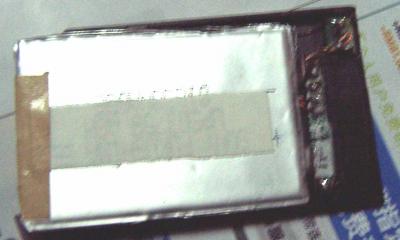

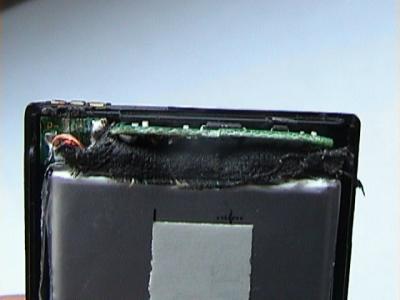

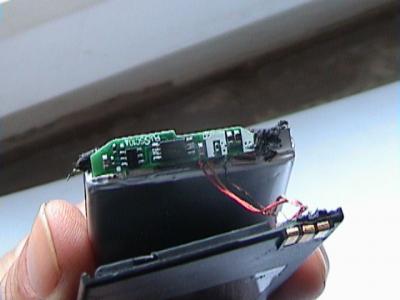

回来后发现两块三星电池中有一块是好的，暴力拆解之，去除电池触点。用万用表仔细量好正负极，焊接顺序调整了一下，先焊触点（这回没忘拔下烙铁插头），确认无误，最后焊上电芯。电路板横躺着装不下，将其立起来OK了。

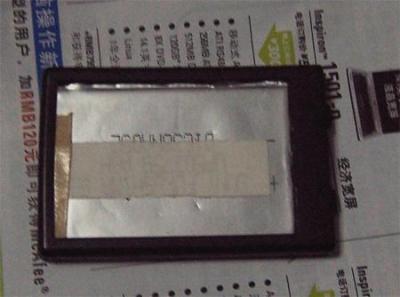

在必要处小心垫好绝缘胶布，装好外壳，测量电压正常并且可以充电。装到大S上，却遭遇“手机启动失败”云云的冷脸。不要紧，重新刷机，打上
去掉"手机启动失败,请与零售商联系"的提示1.1补丁，再开机一切正常，至此改装成功。这是昨晚上搞的，初步试验，受补丁影响，感觉手机死机频率略高些。


附记：1.本地只有1200ma索尼电芯，而且30元，很贵。
      2.我的原电使用正常，舍不得也没理由改。

[ 本帖最后由 手机次生代 于 2007-4-5 13:16 编辑 ]

segalgx

支持，看看电池的改造越来越强了，呵呵

boxfree

楼主超强,学习!
不过后面2张图怎么全黑,能不能再补一下!

杨健

支持，这样的帖，谢谢楼主分享，等我的原电用不了的时候也来照着做

杨健

越来越难以突破了，希望大家使劲的折腾自己的SX1,把它的全部潜力都发挥出来。

kakaka0991

楼主真是强啊

手机次生代

原帖由 boxfree 于 2007-4-2 09:09 发表


登录/注册后可看大图

楼主超强,学习!
不过后面2张图怎么全黑,能不能再补一下!

后两张是gif的，不知怎么发上去就变成了黑的。

slinglingqi

支持一下哦

杨健

在黑图上点击一下，在新窗口打开，就能看到了

杨健

帮楼主编辑了一下，大家可以看到图了吧

kaneyet

呵呵，支持一下，最近偶的原电也鼓了～～～1天1充～～郁闷啊！:-')

手机次生代

谢谢版主给处理图片，又补了几张图。原来的照片是用柯达DC拍的，微距不好，又是在晚上，所以图片效果很差。现在用Sony DV拍的这三张，微距很好，应该清楚多了。

改装效果感觉很不错，弘毅电量显示不准，这块能正确显示电量，待机时间两天。

手机次生代

咱们的0110网现在怎么这么慢，和我用北方网通上网有关码？

手机次生代

好了，现在速度快了。

桂城仔

不错!!支持一下!

hlyxysb

我的电池也坏了，在拆保护电路的时候把外壳烧变形了，郁闷。想改装都不行了。

手机次生代

试试还能不能再用烙铁修整一下。

手机次生代

不用屏蔽中间触点，能正确显示电量，比弘毅和飞毛腿的组电好用，歪打正着啊

充电用的是万能充

[ 本帖最后由 手机次生代 于 2007-4-16 08:30 编辑 ]

boxfree

不错，我也正准备改造我的弘毅电池，支持一下！

invincible

楼主好强

向你学习
